BeaconMedaes ZMED Oil-Free Compressor System
Documents & Manuals: View or Download
Equipment Description
The BeaconMedaes ZMED (formerly Atlas Copco Z-series Medical) is an oil-free rotary screw compressor available in air-cooled (ZT) and water-cooled (ZR) configurations from 15–55 HP. Models include fixed-speed and VSD (variable speed drive) variants with NEOS drive upgrade options and Mark V electronic controllers.
Technical Reference
Parts, service kits, and configuration data from the manufacturer's documentation.

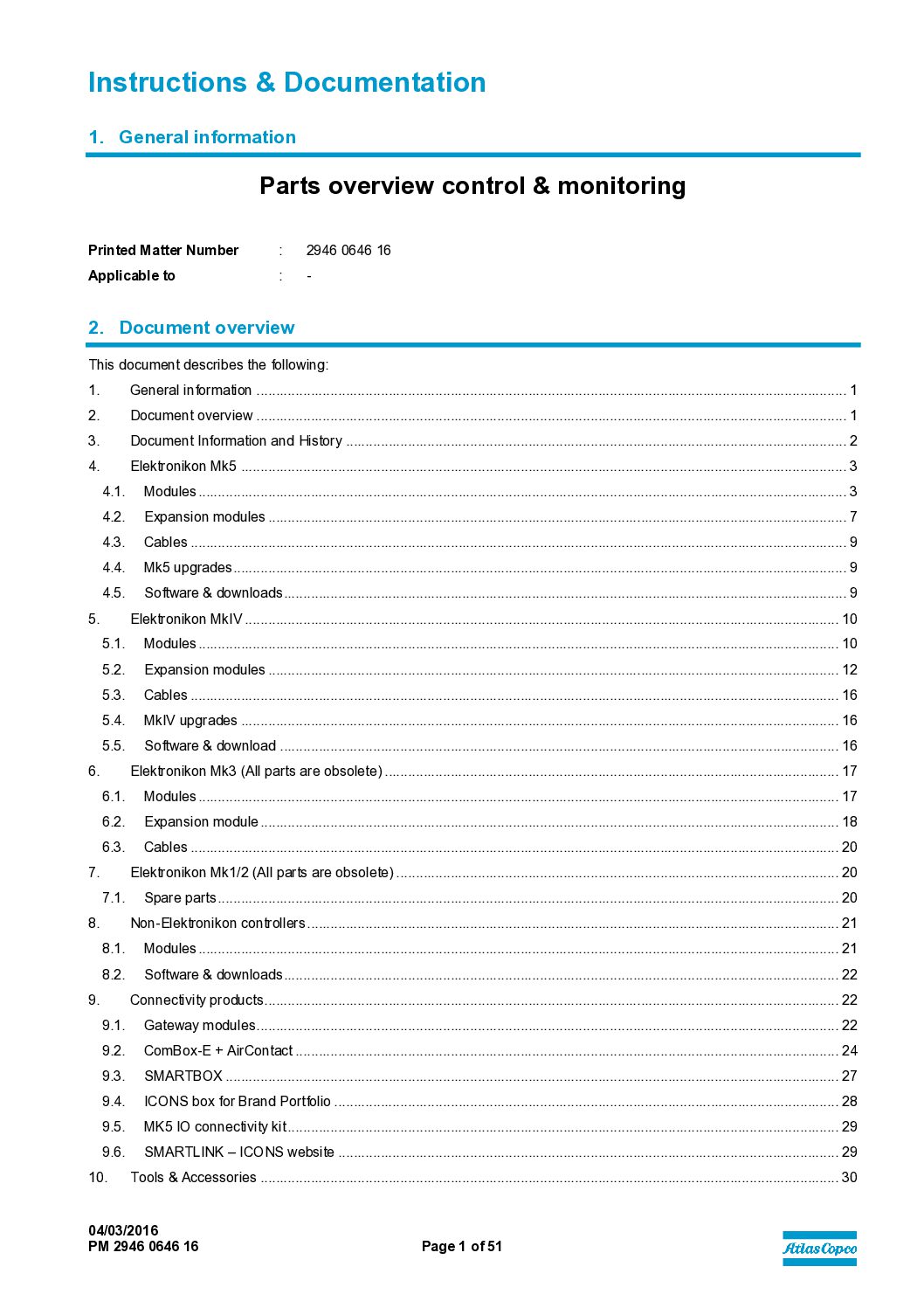

| ZT - Air Cooled | ZR - Water Cooled | ||
| ZT 15 | |||
| ZT 18 | |||
| ZT 22 | ZT 22 VSD | ||
| ZT 37 VSD | ZR 37 VSD | ||
| ZT 55 VSD | ZR 55 VSD | ||
| Parts List | |||||||
| ZT15, 18, 22, 30, 37, 45 ZR30, 37, 45 Parts List Serial Numbers: AII702000 + | |||||||
| ZT15, 18, 22 Parts List Serial Numbers: AII705000 + | |||||||
| ZT-ZR 30, 37, 45 Parts List Serial Numbers: AII705000 + | |||||||
| ZT-ZR 30, 37, 45 Parts List Serial Numbers: API785000 + | |||||||
| ZT-ZR 55 Parts List | |||||||
| NEOS Drive - Upgrade Kit Note: NEOS drive will only work with a MarkV controller. | ||||||
| Unit | Old Drive | Kit Number | Additional Fan | Instruction | Parameter Set | Service Diagram |
| ZT22VSD | Siemens Micromaster | 2230 0221 00 | n/a | 9845 2181 75 | 9845 1601 27 | 9845 2181 14 9845 2181 15 |
| ZT37VSD | Siemens Masterdrive | 2230 0220 00 | MKIII 60Hz + MKIV 1089 9556 20 | 9845 2181 74 | MKIII 9845 1601 28 MKIV 9845 1601 26 | MKIII 9845 2181 09 MKIV 9845 2181 08 MKIV 9845 2181 12 MKIV 9845 2181 13 |
| Siemens Micromaster | 2230 0221 00 | n/a | 9845 2181 75 | 9845 1601 29 | 9845 2181 14 9845 2181 15 | |
| ZR37VSD | Siemens Masterdrive | 2230 0220 00 | MKIII 60Hz + MKIV 1089 9556 20 | 9845 2181 74 | MKIII 9845 1601 28 MKIV 9845 1601 26 | MKIII 9845 2181 09 MKIV 9845 2181 08 MKIV 9845 2181 12 MKIV 9845 2181 13 |
| Siemens Micromaster | 2230 0221 00 | n/a | 9845 2181 75 | 9845 1601 35 | 9845 2181 14 9845 2181 15 | |
| ZT50VSD | Siemens Masterdrive | 2230 0220 00 | MKIII 60Hz + MKIV 1089 9556 20 | 9845 2181 74 | MKIII 9845 1601 28 MKIV 9845 1601 26 | MKIII 9845 2181 09 MKIV 9845 2181 08 MKIV 9845 2181 12 MKIV 9845 2181 13 |
| ZR50VSD | Siemens Masterdrive | 2230 0220 00 | MKIII 60Hz + MKIV 1089 9556 20 | 9845 2181 74 | MKIII 9845 1601 28 MKIV 9845 1601 26 | MKIII 9845 2181 09 MKIV 9845 2181 08 MKIV 9845 2181 12 MKIV 9845 2181 13 |
| ZT55VSD | Siemens Micromaster | 2230 0222 00 | n/a | 9845 2181 75 | 9845 1601 29 | 9845 2181 14 9845 2181 15 |
| ZR55VSD | Siemens Micromaster | 2230 0222 00 | n/a | 9845 2181 75 | 9845 1601 35 | 9845 2181 14 9845 2181 15 |
| Normal CAN Connector | Service CAN Connector |
| Part Number: 1088 0017 28 | Part Number: 1088 0017 27 |
| P/N= 0017 2610 13 - 3 Wire Shielded CAN Cable, Purple (sold per meter) | |
| Misc. Instructions and Assistance Files | ||||
| Siemens Drive Monitor Software Download | ZMED Simulator | Claw Animation | WAGO Connector Tool 2901 0093 00 | List of Eletrical Connections and Components |
