Nano NDL Series Dryer

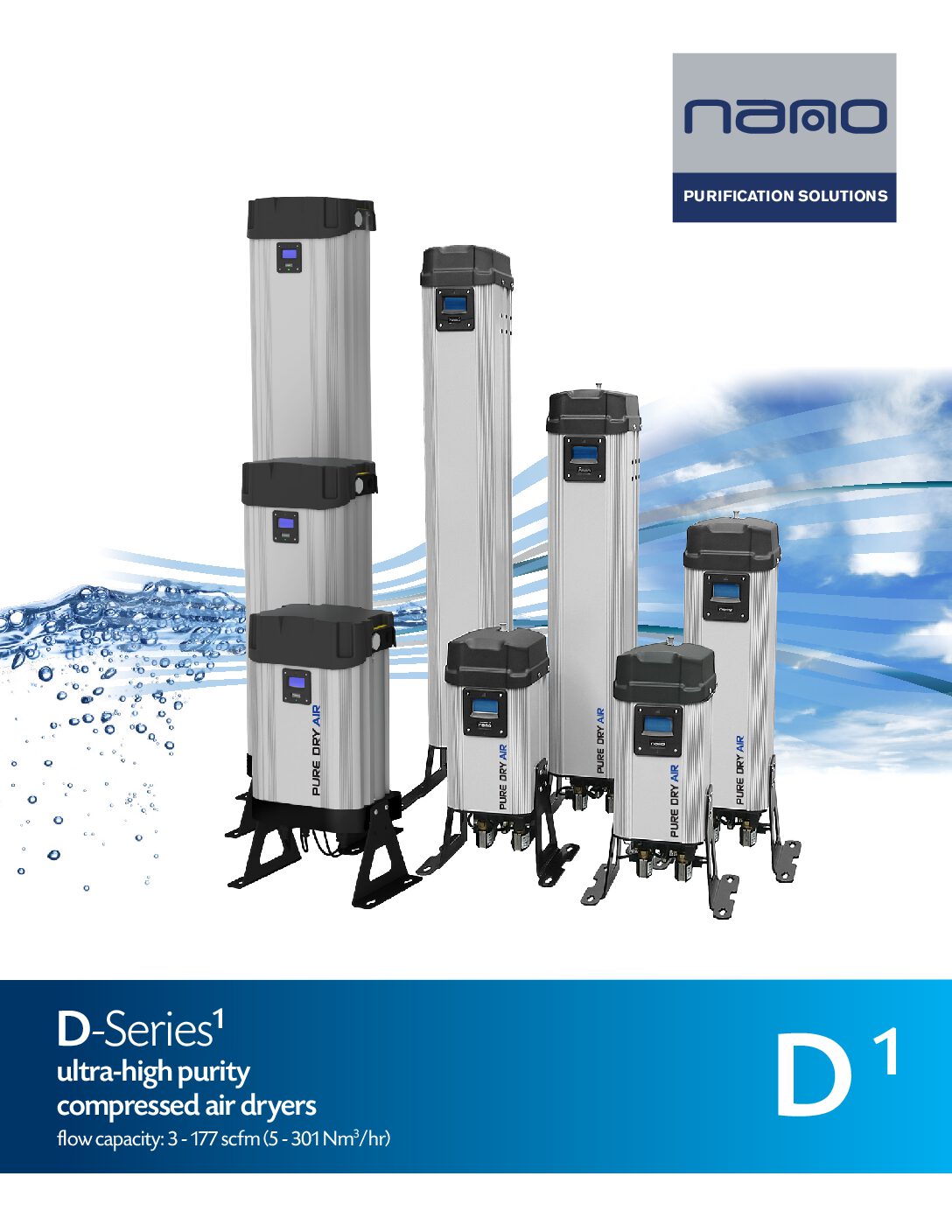

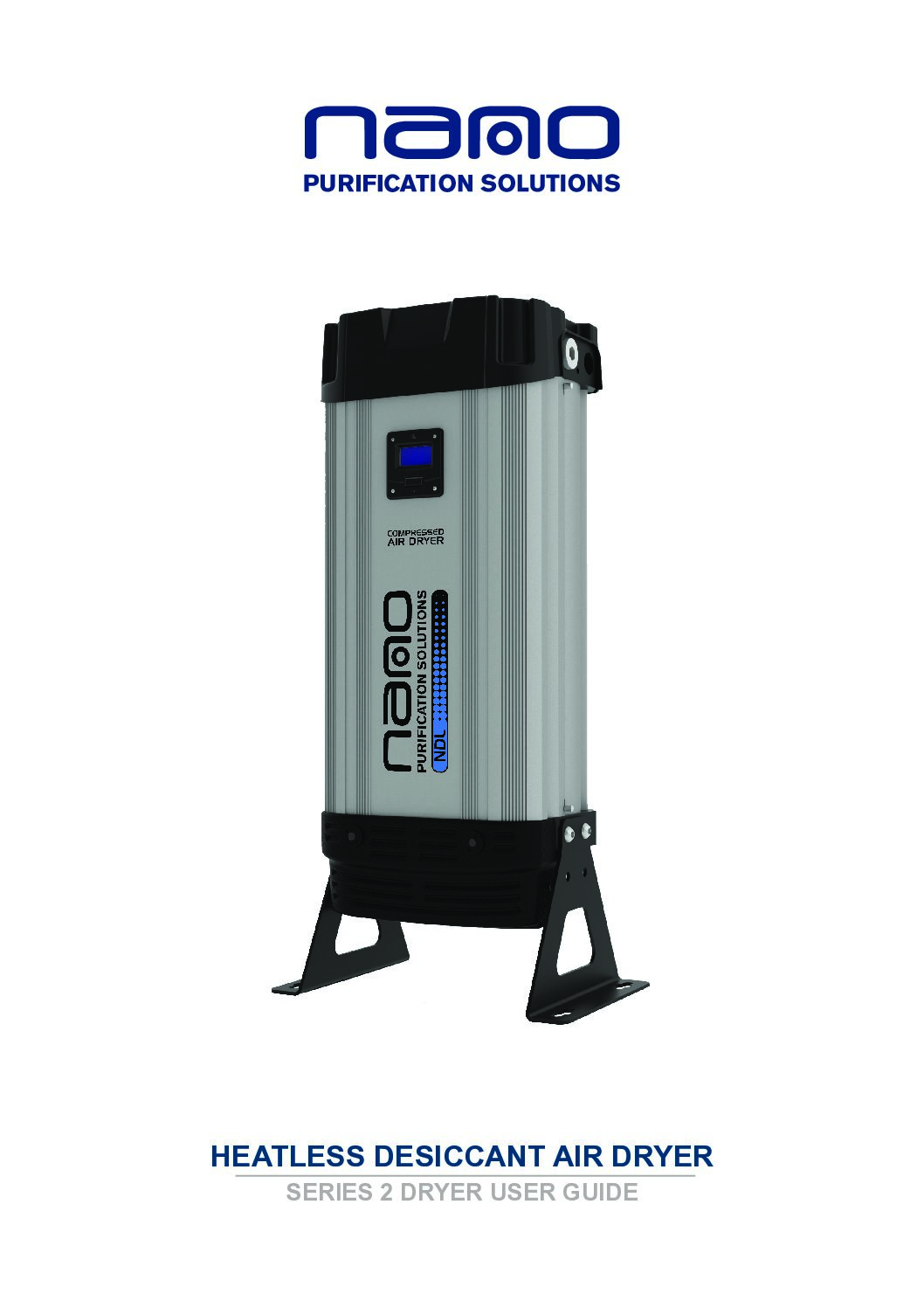

Documents & Manuals: View or Download
Equipment Description
The Nano NDL series dryer is a desiccant-based compressed air dryer used in medical gas applications. It provides deep dew point suppression to ensure dry, moisture-free medical air delivery.
Technical Reference
Parts, service kits, and configuration data from the manufacturer's documentation.
| Model | Desiccant Change Kit | Valve Service Kit | Max Flow (SCFM) | In/Out Connection | ||||
| Beacon P/N | Nano P/N | Beacon P/N | Nano P/N | Inlet | Outlet | |||
| NDL-060 | NDK-60 | NVK-090 | 35 | 1" NPT | ||||
| NDL-070 | NDK-70 | NVK-090 | 72 | 1" NPT | ||||
| NDL-080 | NDK-80 | NVK-090 | 91 | 1" NPT | ||||
| NDL-090 | NDK-90 | NVK-090 | 115 | 1" NPT | ||||
| NDL-100 | NDK-100 | NVK-130 | 153 | 1" NPT | ||||
| NDL-110 | NDK-110 | NVK-130 | 183 | 1" NPT | ||||
| NDL-120 | NDK-120 | NVK-130 | 229 | 1" NPT | ||||
| NDL-130 | 1316 0041 34 | NDK-130 | NVK-130 | 306 | 1" NPT | |||
| Model | Desiccant Change Kit | Valve Service Kit | Max Flow (SCFM) | In/Out Connection | ||||
| Beacon P/N | Nano P/N | Beacon P/N | Nano P/N | Inlet | Outlet | |||
| NDL-010-F | NDK-10 | NVK-050 | 3 | 2.4 | 3/8" Push | |||
| NDL-020-F | NDK-20 | NVK-050 | 5 | 4 | 3/8" Push | |||
| NDL-030-F | NDK-30 | NVK-050 | 10 | 8 | 3/8" Push | |||
| NDL-040-F | NDK-40 | NVK-050 | 15 | 12 | 3/8" Push | |||
| NDL-050-F | NDK-50 | NVK-050 | 24 | 19 | 1/2" Push | |||
| NDL-060-F | NDK-60 | NVK-090 | 34 | 27 | 1" NPT | |||
| NDL-070-F | NDK-70 | NVK-090 | 41 | 33 | 1" NPT | |||
| NDL-080-F | NDK-80 | NVK-090 | 53 | 42 | 1" NPT | |||
| NDL-090-F | NDK-90 | NVK-090 | 66 | 53 | 1" NPT | |||
| NDL-100-F | NDK-100 | NVK-130 | 88 | 70 | 1" NPT | |||
| NDL-110-F | NDK-110 | NVK-130 | 106 | 85 | 1" NPT | |||
| NDL-120-F | NDK-120 | NVK-130 | 132 | 106 | 1" NPT | |||
| NDL-130-F | NDK-130 | NVK-130 | 177 | 142 | 1" NPT | |||
| -ES is the engery savings version that has purge control feature. | ||||||||
