Nash AHF/MHF Pumps

Nash AHF/MHF Pumps
Manufacturer: Nash
Category: Vacuum Pumps

Documents & Manuals: View or Download

Equipment Description

Nash AHF and MHF series are liquid ring vacuum pumps manufactured by Nash Engineering for medical and industrial vacuum applications. They use a water-sealed rotating impeller to generate vacuum with smooth, pulsation-free operation.

Technical Reference

Parts, service kits, and configuration data from the manufacturer's documentation.

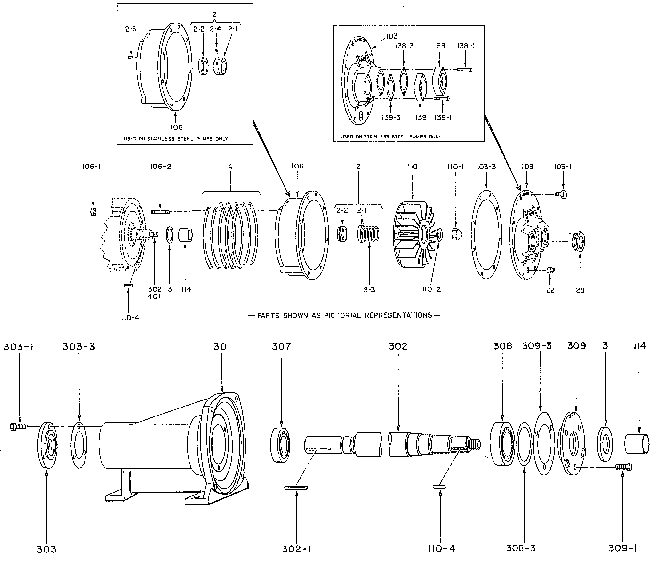

AHF-MHF50, 80, 120
Series 435-52050, 435-52080, 435-52120, 435-54050, 435-54080, 435-54120
ItemPart NumberNash P/NMaterialDescription
n/aPU-7825Repair Kit, 50 & 80
n/aPU-7829Repair Kit, 120
2PK-2044Seal Assembly, 50 & 80
PK-2284Seal Assembly, 50 & 80, Stainless Steel
PK-1531Seal Assembly, 120
PK-2285Seal Assembly, 120, Stainless Steel
311-0218-XRLNeopreneSlinger, 50 & 80
11-0271-XRLNeopreneSlinger, 120, Stainless Steel
411-0078-3SCSteelShim, 0.003"
11-0078-5SCSteelShim, 0.005"
11-0078-12SCSteelShim, 0.020"
11-0078-20SCSteelShim, 0.020"
11-0078-45SCSteelShim, 0.045"
22PF-9726SteelDrain Plug, 50 & 80
PF-1460-SKStainless SteelDrain Plug, 50, 80 & 120
PF-0522IronDrain Plug, 120
10315-1864-RGIronHead, 50
15-1337-TF9Stainless SteelHead, 50
15-1864-RGIronHead, 80
15-1337-1TF9Stainless SteelHead, 80
15-1139-RGIronHead, 120
15-1338-TF9Stainless SteelHead, 120
103-34107 4012 1913-6875-1XPPaperGasket, Head, 50
4107 4012 0612-2853-XGVTeflonGasket, Head, 50, Stainless Steel Head
4107 4012 1813-6762-1XPPaperGasket, Head, 80
12-2853-XGVTeflonGasket, Head, 80, Stainless Steel Head
4107 4012 2013-7033-XPPaperGasket, Head, 120
4107 4012 0512-2852-XGVTeflonGasket, Head, 120, Stainless Steel Head
10615-0939-RGIronLobe, 50
15-1234-TF9Stainless SteelLobe, 50
14-7806-RGIronLobe, 80
14-7448-TF9Stainless SteelLobe, 80
15-1145-RGIronLobe, 120
15-1225-TF9Stainless SteelLobe, 120
106-2BP-1076Roll Pin
11014-6594-TF9Stainless SteelRotor, 50
14-8269-TF9Stainless SteelRotor, 80
14-9861-TF9Stainless SteelRotor, 120
110-1BN-0754Stainless SteelNut, Rotor, 50 & 80
BN-0756Stainless SteelNut, Rotor, 120
110-2K-7772-SKStainless SteelWasher, Rotor, 50 & 80
11-0426-SKStainless SteelWasher, Rotor, 120
110-4D-9273-SKStainless SteelKey, Rotor, 50 & 80
11-0282-SKStainless SteelKey, Rotor, 120
11411-0184-SKStainless SteelSleeve, Shaft, 50 & 80
11-0277-SKStainless SteelSleeve, Shaft, 120
13812-2822-TF9Stainless SteelFlange, Inlet, 50, 80 & 120, Stainless Steel
138-311-0077-XGVTeflonGasket, 50, 80 & 120, Stainless Steel
13912-2824-TF9Stainless SteelFlange, Discharge, 50, Stainless Steel
12-2823-TF9Stainless SteelFlange, Discharge, 80, Stainless Steel
12-2822-TF9Stainless SteelFlange, Discharge, 120, Stainless Steel
139-1BN-0009
139-311-0088-XGVTeflonGasket, 50 & 80, Stainless Steel
11-0077-XGVTeflonGasket, 120, Stainless Steel
30114-3562-RGIronBody, Pedestal, 50 & 80, Spec 36
14-3779-RGIronBody, Pedestal, 120, Spec 37A
30214-5276-SMSteelShaft, 50 & 80
14-7306-SKStainless SteelShaft, 50 & 80
14-3129-SMSteelShaft, 120
14-7307-SKStainless SteelShaft, 120
30313-4336-RGIronCap, Bearing, 50 & 80, Drive End
12-1791-RGIronCap, Bearing, 120, Drive End
303-311-0711-XPPaperGasket, Cap, 50 & 80, Drive End
11-0782-XPPaperGasket, Cap, 120, Drive End
307PU-3999BallBearing, Drive End, 50 & 80
PU-3998BallBearing, Drive End, 120
308PU-3998BallBearing, Pump End, 50 & 80
PU-4002BallBearing, Pump End, 120
308-311-1154-XPPaperGasket, Bearing, 50 & 80, Pump End
11-1156-XPPaperGasket, Bearing, 120, Pump End
30912-0248-RGIronCap, Bearing, 50 & 80, Pump End
12-1586-RGIronCap, Bearing, 120, Pump End
309-311-1153-XTKNeopreneGasket, Cap, 50 & 80, Pump End
11-1155-XTKNeopreneGasket, Cap, 120, Pump End
